Calculateur de Tolérance ISO 1940 : Un Guide Pratique
Le cœur d'un équilibrage professionnel n'est pas seulement la réduction des vibrations, mais aussi la preuve que la qualité atteinte répond aux standards industriels. C'est exactement pour cela que le calculateur de tolérance ISO 1940 intégré dans le Balanset-1A est conçu.
Quel est le but du calculateur de tolérance ?
Le calculateur détermine le déséquilibre résiduel admissible pour un rotor basé sur sa masse, sa vitesse de fonctionnement et la classe de qualité requise (classe G). Cela vous permet d'évaluer objectivement après la correction si le résultat répond aux exigences.
Que signifient les classes G ? (Exemples pratiques)
La classe G (classe de qualité) selon ISO 1940 est essentiellement une « limite de vitesse » pour les vibrations. Plus le nombre G est bas, plus l'exigence est stricte et plus le rotor doit fonctionner calmement. Voici quelques exemples typiques :
| Classe de Qualité (Classe G) | Rotors Typiques / Exemples d'Application |
|---|---|
| G 4000 | Vilebrequins de gros moteurs diesel marins lents (vitesse du piston inférieure à 9 m/s), intrinsèquement déséquilibrés |
| G 16 | Machines agricoles, concasseurs, arbres de transmission (cardans) |
| G 6,3 | Ventilateurs, pompes, centrifugeuses et séparateurs, engrenages, machines-outils, machines à papier, turbocompresseurs, turbines hydrauliques, machines à usage général |
| G 2,5 | Turbines à gaz et à vapeur, compresseurs, entraînements de machines-outils, moteurs électriques au-dessus de 950 tr/min, machines textiles |
| G 1 | Entraînements de rectifieuses, entraînements audio et vidéo |
| G 0,4 | Broches et entraînements de systèmes de haute précision, gyroscopes |
Essayez notre calculateur de tolérance en ligne
Pour vous faciliter la tâche, nous avons développé un calculateur en ligne qui vous permet de déterminer rapidement et facilement la classe de tolérance ISO 1940 appropriée pour vos rotors.
Calculateur de tolérance ISO 1940
Déterminez la qualité d'équilibrage requise pour vos rotors en quelques clics.
Utiliser le calculateur en ligne maintenantComment utiliser le calculateur : Étape par étape
1. Saisie des paramètres

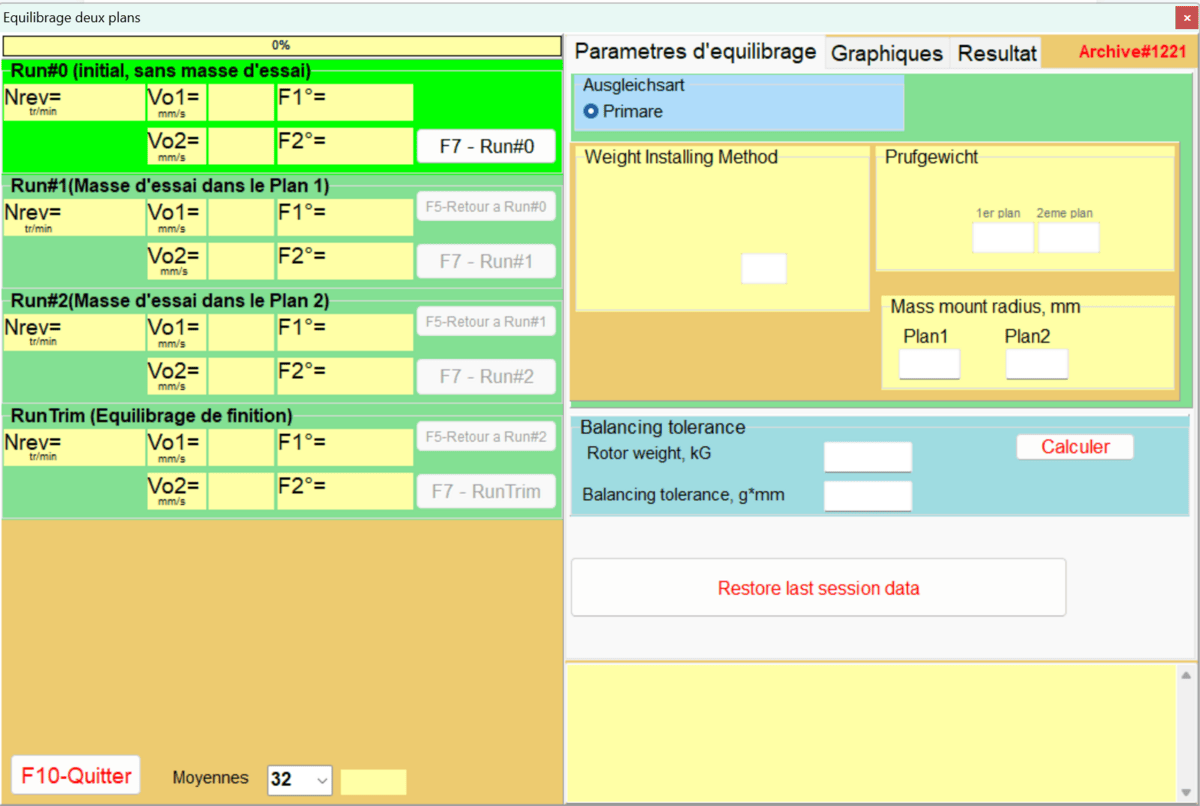

Ouvrez dans le logiciel Balanset-1A la fenêtre « Disbalance tolerance (ISO 1940) ». Ici, vous devez saisir les paramètres suivants :
- Masse du rotor (Rotor mass) : Le poids du rotor à équilibrer.
- Vitesse de fonctionnement (Rotor speed) : La vitesse à laquelle la machine fonctionne en régime normal.

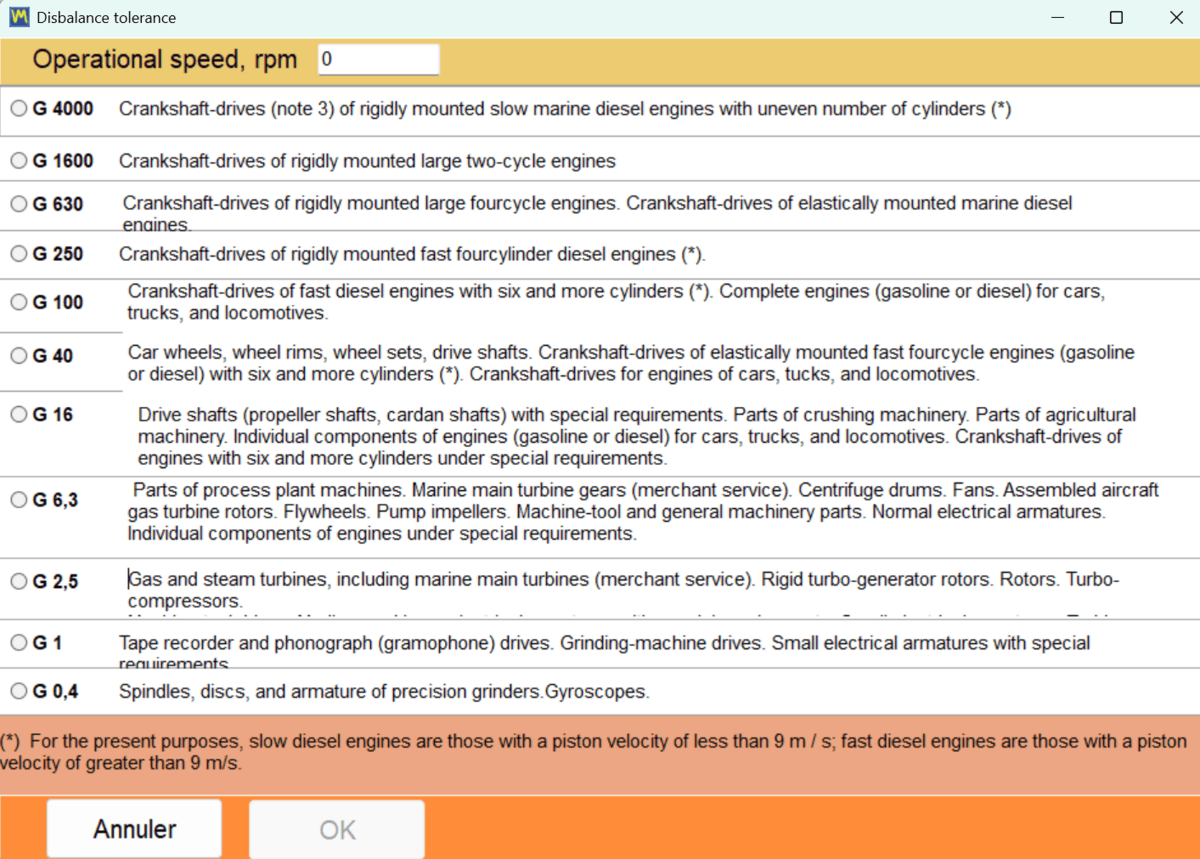

- Classe de qualité (Balance quality grade) : Choisissez la classe G correspondante selon ISO 1940 (par exemple G 6,3 pour les pompes, G 2,5 pour les turbines à gaz et à vapeur).
2. Calcul et interprétation des résultats
Après avoir cliqué sur « OK », le logiciel affiche les résultats :
- Déséquilibre résiduel admissible (Permissible residual unbalance) : La valeur maximale de déséquilibre résiduel autorisée, souvent exprimée en gramme-millimètre (g·mm).
- Excentricité admissible (Permissible eccentricity) (affichée lorsque le formulaire classique est réglé pour afficher le balourd en micromètres) : Le décalage maximal correspondant du centre de gravité.
Comparez cette valeur cible avec la valeur réelle affichée par l'appareil après l'équilibrage. Si votre valeur réelle est inférieure ou égale à la valeur cible, votre travail répond au standard industriel.
3. Unités et options
Le logiciel offre une flexibilité supplémentaire. Vous pouvez par exemple ajuster les unités pour le calcul, ce qui est particulièrement utile pour la documentation.
Avantages du calculateur intégré
- Contrôle qualité professionnel : Vous livrez non seulement un rotor « calme », mais un rotor qui répond de manière vérifiable aux standards internationaux.
- Efficacité automatisée : Pas de consultation manuelle de tableaux. Tous les calculs sont effectués instantanément, sans consultation manuelle de tableaux.
- Documentation fiable : Les résultats peuvent être directement intégrés dans vos rapports d'équilibrage.
L'intégration du calculateur de tolérance ISO 1940 fait du Balanset-1A un outil puissant pour quiconque attache de l'importance aux travaux d'équilibrage précis et conformes aux normes.
