Balanset-1A
Kit d'équilibrage dynamique portable complet
1 975,00 € + TVA · Livraison DHL : 110 €
+ TVA (le cas échéant)
Aperçu du produit
Le Balanset-1A est un appareil à deux canaux pour l'équilibrage et l'analyse des vibrations, adapté à une variété de types de rotors tels que broyeurs, ventilateurs, broyeurs forestiers (mulchers), vis sans fin de moissonneuses-batteuses, arbres, centrifugeuses, turbines et bien d'autres. Il offre une haute précision et un équilibrage efficace grâce à une série de fonctionnalités avancées et de technologies.
Simplicité & Rapidité
Conçu pour une utilisation rapide et simple par le personnel de service et de maintenance directement sur site. Aucun démontage de l'installation requis.
Rentabilité
Un investissement abordable qui se rentabilise rapidement en évitant des réparations coûteuses et des arrêts de production.
Tout en un
L'ensemble contient tout ce dont vous avez besoin pour commencer immédiatement le travail. Pas de coûts cachés ou d'achats supplémentaires nécessaires.
Fonctionnalités étendues
Mode vibromètre
- Tachymètre : Mesure précisément la vitesse de rotation (RPM).
- Phase : Détermine l'angle de phase du signal de vibration.
- Vibration 1x : Analyse la composante de fréquence fondamentale.
- Spectre FFT : Fournit une analyse détaillée du spectre de fréquences.
- Vibration totale : Surveille le niveau de vibration global.
- Forme d'onde : Affiche le signal vibratoire temporel.
- X-Y Orbit : Trajectoire du mouvement de l'arbre, canal 1 par rapport au canal 2.
- Mesure simultanée : Acquisition sur les deux canaux à la fois.
- Journal de mesure : Stocke les données de mesure pour une analyse ultérieure.
- Test de choc (expérimental, désactivé par défaut) : Détermine les fréquences propres de la structure avec le facteur de qualité Q et l'amortissement (bande d'analyse 12–600 Hz).
- Ralentissement : Enregistre l'amplitude et la phase pendant la décélération pour localiser les vitesses critiques.
Mode équilibrage
- Équilibrage dans un ou deux plans (statique et dynamique).
- Diagramme polaire : Visualise le déséquilibre pour le placement précis des poids.
- Calculateur de tolérance (ISO 1940) : Calcule les tolérances d'équilibrage admissibles (classes G).
- Équilibrage de meules : Mode spécial avec 3 contrepoids.
- Équilibrage de finition (trim) : Affine le résultat en un lancer supplémentaire.
- Répartition de la masse (split) : Divise la masse corrective entre des positions fixes (pales, boulons) ; calcul d'enlèvement de matière par perçage.
- Équilibrage sur mandrin (index) : Élimine l'influence de l'excentricité du montage.
- Recalcul entre plans de correction et saisie manuelle des données.
- Contrôle de la masse d'essai : Le logiciel vérifie automatiquement la validité du lancer d'essai.
- Choix de retirer ou de conserver les masses d'essai.
- Restauration de la dernière session.
Fonctionnalités supplémentaires
- Archive : Stocke et récupère un nombre illimité de sessions d'équilibrage.
- Rapports : Génère des rapports PDF détaillés.
- Rééquilibrage à partir des coefficients d'influence enregistrés, sans nouveaux lancers d'essai.
- Support pour systèmes métrique et impérial.
Spécifications techniques
| Nombre de canaux de mesure (vibration) | 2 |
|---|---|
| Nombre de canaux de mesure (vitesse de rotation) | 1 |
| Plage de mesure de la vitesse vibratoire RMS (composante 1x) | 0,02 à 80 mm/s |
| Plage de fréquences de mesure de la vitesse vibratoire RMS | 5 à 1000 Hz |
| Nombre de plans de correction | 1 ou 2 |
| Plage de mesure de la fréquence de rotation | 100 à 100 000 tr/min |
| Plage de mesure de la phase de vibration | 0 à 360° |
| Erreur de mesure de la phase de vibration | ±1° |
| Dimensions (dans le boîtier de transport) | 39 × 33 × 13 cm |
| Masse (kit complet) | moins de 5 kg |
| Dimensions du capteur de vibrations (max.) | 25 × 25 × 20 mm |
| Masse du capteur de vibrations (max.) | 0,04 kg |
| Alimentation | par câble USB depuis l'ordinateur |
| Conditions d'exploitation | de +5 à +50 °C, humidité relative inférieure à 85 % (sans condensation) |
| Indice de protection | IP54 (protégé contre la poussière, résistant aux projections d’eau) |
| Garantie | 2 ans |
Remarque sur les machines lentes. La bande RMS est définie dans le logiciel (par défaut de 10 à 1024 Hz). En dessous d'environ 600 tr/min, la composante 1× passe sous la limite basse par défaut — abaissez la limite basse de la bande dans les réglages avant d'évaluer le niveau de vibration. La norme ISO 20816-3 exige une réponse linéaire jusqu'à 2 Hz pour ce type de machines.

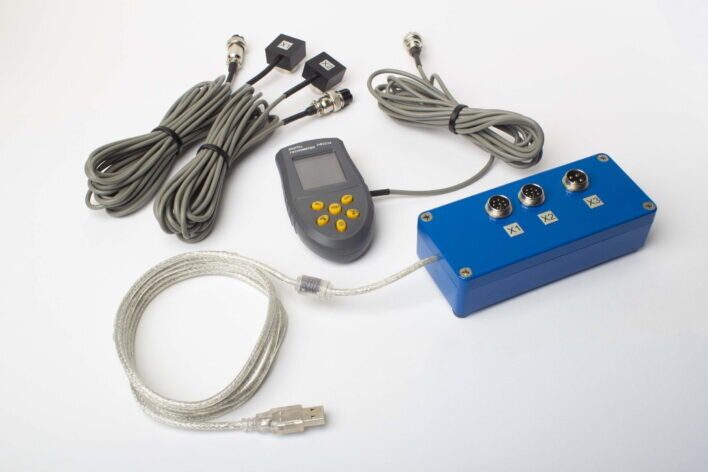

Contenu de la livraison complet
- Unité de mesure Balanset-1A (2 canaux)
- 2 capteurs de vibration (longueur de câble 4m, optionnel 10m)
- Tachymètre laser (distance 10-500mm, longueur de câble 4m)
- Bande adhésive réfléchissante
- Câble USB et câbles de capteurs
- Support magnétique (pour le tachymètre laser)
- Balance électronique
- Logiciel (sur clé USB)
- Manuel d'utilisation
- Boîtier de transport robuste
L'ordinateur portable (Windows) n'est pas inclus dans le kit standard : le logiciel s'exécute sur votre propre PC, et l'unité de mesure est alimentée par le câble USB de celui-ci.
Ce que disent nos clients
« Sur un broyeur complexe, après équilibrage, la vibration est retombée à une fraction de son niveau initial. La machine fonctionne comme neuve ! »
