Équilibrage des rotors de broyeurs forestiers : un guide pour la foresterie et l'agriculture
En brefLes rotors de broyeurs tournent à 1 000–3 000 tr/min, les broyeurs à fléaux jusqu'à 4 000, et sur un rotor de 500 kg un écart de 30 g à 300 mm de rayon est déjà un balourd sérieux. Équilibrez les broyeurs forestiers toutes les 200 heures moteur, les agricoles une fois par saison, les fléaux toutes les 100–150 heures.
Quand c’est pertinent
- Après remplacement de tous les couteaux ou lames
- Entretien de routine selon le calendrier en heures-moteur
- Vibration du châssis, cognement ou surchauffe des roulements
- Après la casse d’un couteau ayant heurté pierre ou métal
Quand ça ne l’est pas
- Arrêter immédiatement le travail avec un couteau cassé
- N’équilibrer qu’un rotor entièrement nettoyé
- Remplacer les couteaux par paires opposées ou par jeu complet
Un broyeur forestier est une machine de broyage de la végétation : des branches et broussailles jusqu'aux arbres entiers. Un rotor massif équipé de couteaux ou de marteaux tourne à grande vitesse (1000–3000 tr/min), générant des forces centrifuges colossales. Ici, le balourd est critique !
Types de broyeurs forestiers et leurs ensembles rotor
1. Broyeurs forestiers
Usage : débroussaillage de terrains forestiers, broyage de souches, préparation de pare-feux.
Conception du rotor :
- Un tambour massif de 400–700 mm de diamètre
- 1000–2500 mm de longueur
- Outils/marteaux au carbure (30–100 pièces)
- Vitesse de rotation 1000–2000 tr/min
- Masse du rotor 300–1500 kg
Photo. Un rotor de broyeur forestier sur un banc d'équilibrage. Les outils au carbure sont visibles, avec des capteurs de vibration connectés à l'équipement de mesure
2. Broyeurs forestiers agricoles
Usage : broyage des résidus de culture, mulching du sol, désherbage.
Conception : plus légers, vitesses jusqu'à 3000 tr/min, marteaux articulés ou couteaux en Y.
3. Broyeurs à fléaux et déchiqueteuses de branches
Usage : jardinage, aménagement paysager municipal.
Les spécificités : compacts mais à grande vitesse (jusqu'à 4000 tr/min) — même un faible balourd crée une forte vibration.
Pourquoi le balourd apparaît dans les broyeurs forestiers

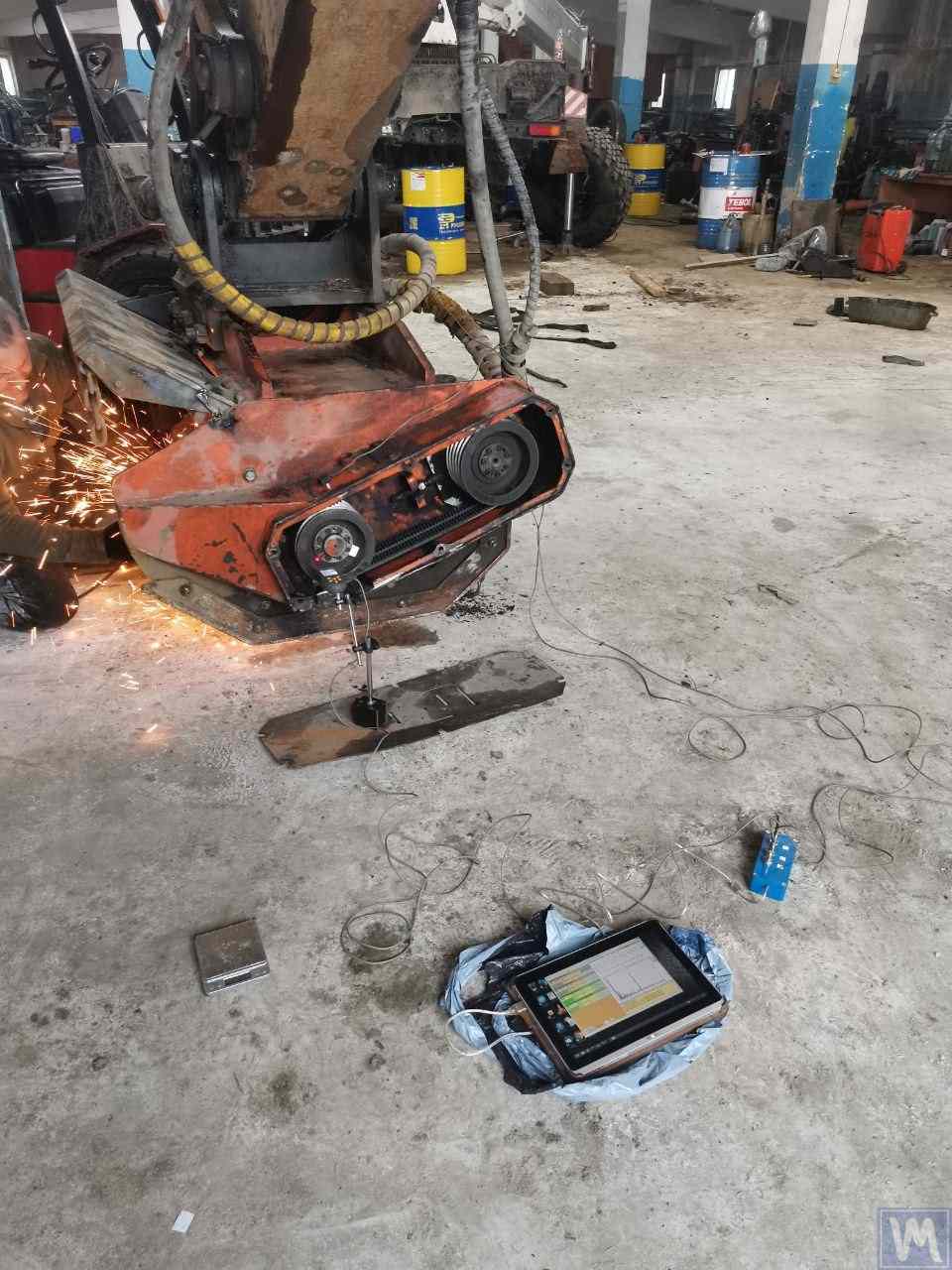

Photo 2. Équilibrage d'un rotor de broyeur forestier : le Balanset connecté aux capteurs, avec un diagnostic de balourd réalisé avant la correction
Cause 1 : Usure inégale des outils/couteaux
Le mécanisme : en travaillant sur le sol ou des pierres, les outils s'usent de façon inégale. L'un peut perdre 50 grammes de carbure, un autre 20 grammes.
Le résultat : sur un rotor de 500 kg, une différence de 30 grammes à un rayon de 300 mm = un balourd sérieux.
Cause 2 : Outils cassés
La situation : en heurtant une pierre, du métal ou une souche, un outil se détache ou casse.
Les conséquences : une perte de masse instantanée (un outil pèse 200–500 grammes). La vibration augmente brusquement.
Symptômes indiquant qu'un équilibrage est nécessaire
| Symptôme | Ce que cela signifie | Urgence |
|---|---|---|
| Vibration du bâti d'attelage | Balourd du rotor transmis au tracteur | Moyenne |
| Bruit et cognements pendant le travail | Un outil cassé ou une forte usure | Élevée |
| Surchauffe des roulements | Charge accrue due aux vibrations | Élevée |
| Usure rapide des roulements | Balourd chronique | Moyenne |
| Fissures dans les cordons de soudure | Rupture par fatigue due aux vibrations | Critique |
Le processus d'équilibrage des rotors de broyeurs forestiers
Méthode 1 : Équilibrage sur machine (pour les révisions)
Quand : révision, remplacement de tous les outils, déformation du rotor.
Le processus :
- Déposer le rotor du broyeur forestier
- L'amener dans un atelier équipé d'une machine d'équilibrage
- Nettoyer le rotor jusqu'au métal
- Vérifier la géométrie (faux-rond radial et axial)
- Équilibrer dans deux plans
- Poser les masses de correction (soudage ou perçage)
Avantages : grande précision (degré G6,3–G16), contrôle total, possibilité d'inspection des défauts.
Méthode 2 : Équilibrage dans ses propres roulements
Quand : entretien courant, faible balourd, impossibilité de démonter.
Le processus (avec le Balanset-1A) :
- Nettoyer le rotor (sans démontage)
- Installer des capteurs de vibration sur les paliers
- Installer un tachymètre laser et un repère de référence sur le rotor
- Prendre les mesures (Lancer 0, 1, 2)
- Calculer et poser les masses de correction
Avantages : pas de démontage, rapide (2–3 heures), moins cher.
Recommandations pratiques
Calendrier d'entretien
| Type de broyeur forestier | Régime de fonctionnement | Équilibrage |
|---|---|---|
| Forestier (souches, arbres) | Extrême | Toutes les 200 heures moteur ou au remplacement des outils |
| Agricole (herbe, fanes) | Moyen | Une fois par saison (printemps) |
| Broyeur à fléaux (branches) | Intensif | Toutes les 100–150 heures moteur |
Cas concret : un broyeur forestier en exploitation forestière
L'objet
Équipement : un broyeur forestier porté FAE UML/SSL
Rotor : 700 mm de diamètre, 1800 mm de longueur, 65 outils au carbure
Porteur : une pelle équipée d'un broyeur forestier
Le problème
- Forte vibration pendant le travail (14 mm/s)
- Surchauffe des roulements du rotor (90°C)
- Fissures dans les cordons de soudure du carter
- Usure accélérée des outils (inégale)
La solution
- Remplacer TOUS les 65 outils par un jeu neuf
- Nettoyer le rotor
- Vérifier la géométrie du rotor (faux-rond dans les limites)
- Équilibrer sur machine en atelier (rotor déposé)
- Réparer les fissures du carter (re-soudage)
- Remplacer les roulements
Le résultat
- Vibration : de 14 à 3,2 mm/s
- Température des roulements : de 90° à 55°C
- Débit : +12 % (moins d'arrêts)
- Durée de vie des outils : augmentée de 30 %
L'économie
Coûts :
- Jeu d'outils FAE (65 pièces) : 20 800 €
- Roulements (2 pièces) : 3 400 €
- Équilibrage + réparation : 3 800 €
- TOTAL : 28 000 €
Bénéfice (une saison de 6 mois) :
- Arrêt évité : 10 jours × 6 000 € = 60 000 €
- Durée de vie des outils accrue : 30 % = 6 200 €
- Hausse de débit de 12 % : +19 200 €
- Bénéfice total : 85 400 €
ROI : 85 400 € / 28 000 € = 3,05×
Retour sur investissement : en 2 mois de travail !
Conclusion
Les broyeurs forestiers sont des machines lourdes travaillant en conditions extrêmes. Équilibrer leurs rotors n'est pas seulement une « amélioration » ici — c'est un facteur critique de fiabilité et de sécurité.
Principes clés :
- Prévention : équilibrage selon le calendrier + après chaque changement d'outils
- Complétude : remplacez les outils par paires opposées (écart de masse entre outil neuf et usé jusqu'à 100 g) ou par jeu complet ; à défaut de jeu complet, répartissez les outils restants symétriquement sur le rotor
- Propreté : n'équilibrez qu'un rotor propre
- Fiabilité : les fixations des masses doivent résister aux charges de choc
Suivez ces principes et l'équilibrage se rentabilise en 2 à 3 mois, assurant un fonctionnement sans panne du broyeur forestier pour toute la saison.
