Équilibrage de turbines : critique pour la production d'énergie

Introduction : l'ampleur du problème

Les rotors de turbines (à vapeur, à gaz et hydrauliques), de turbocompresseurs et de turbodiesels — ainsi que les rotors de générateurs des centrales — fonctionnent dans des conditions extrêmes :

• Vitesses très élevées : 3 000–30 000 tr/min
• Masse énorme : un rotor de turbine de cogénération pèse 20–100 tonnes
• Températures extrêmes : jusqu'à 500–600°C
• Haute pression : jusqu'à 300 atmosphères

Les conséquences du balourd :

• Vibration transmise aux fondations du bâtiment de la centrale
• Usure accélérée des roulements (un seul roulement de turbine peut coûter 60 000–172 500 €)
• Le risque d'une défaillance catastrophique du rotor
• Perte de production d'électricité (pertes se chiffrant en centaines de milliers d'euros par heure)

Types de turbines

1. Turbines à vapeur

Application : centrales de cogénération, centrales nucléaires, grands sites industriels

Puissance : de 5 MW à 1 200 MW

Vitesse : 3 000 tr/min (synchrone avec le réseau 50 Hz)

Masse du rotor : 20–100 tonnes

2. Turbines à gaz

Application : unités à turbine à gaz, stations de compression de gazoducs

Vitesse : 10 000–15 000 tr/min

Température : jusqu'à 1 200°C dans la zone de combustion

3. Turbines hydrauliques

Application : centrales hydroélectriques

Vitesse : 75–1 000 tr/min (selon la hauteur de chute)

Masse : jusqu'à 200 tonnes pour les grandes centrales hydroélectriques

Degré d'équilibrage : G6,3 — l'ISO 1940-1 classe les turbines hydrauliques séparément des turbines à gaz et à vapeur (G2,5).

Limites de vibration : les groupes hydrauliques ont leurs propres critères dans l'ISO 10816-5 : la limite A/B est de 1,6 mm/s pour les groupes horizontaux sur fondations rigides et pour les groupes verticaux appuyés contre la fondation, et de 2,5 mm/s lorsque les paliers sont appuyés contre le carter de la machine — nettement plus strict que les limites générales.

Attention à la bande de mesure : à 75 tr/min, la fréquence de rotation n'est que de 1,25 Hz, bien en dessous de la limite inférieure par défaut de la bande eff. (10 Hz). Abaissez cette limite dans les réglages avant d'évaluer le niveau de vibration d'un groupe hydraulique tournant lentement.

4. Turbocompresseurs

Application : métallurgie, chimie, raffineries de pétrole

Vitesse : 15 000–30 000 tr/min

Degré d'équilibrage : G2,5 (très serré)

Équilibrage de turbines : le processus

Quand l'équilibrage est nécessaire

• Après une révision majeure de la turbine
• Après le remplacement ou la réparation des aubes
• Quand la vibration franchit la limite A/B de la machine concernée (4,5 mm/s pour les unités à turbine à gaz selon l'ISO 10816-4 ; 3,8 mm/s pour les turbines à vapeur de plus de 50 MW à 3 000 tr/min selon l'ISO 10816-2)
• De manière planifiée — tous les 2–4 ans (selon les heures de fonctionnement)

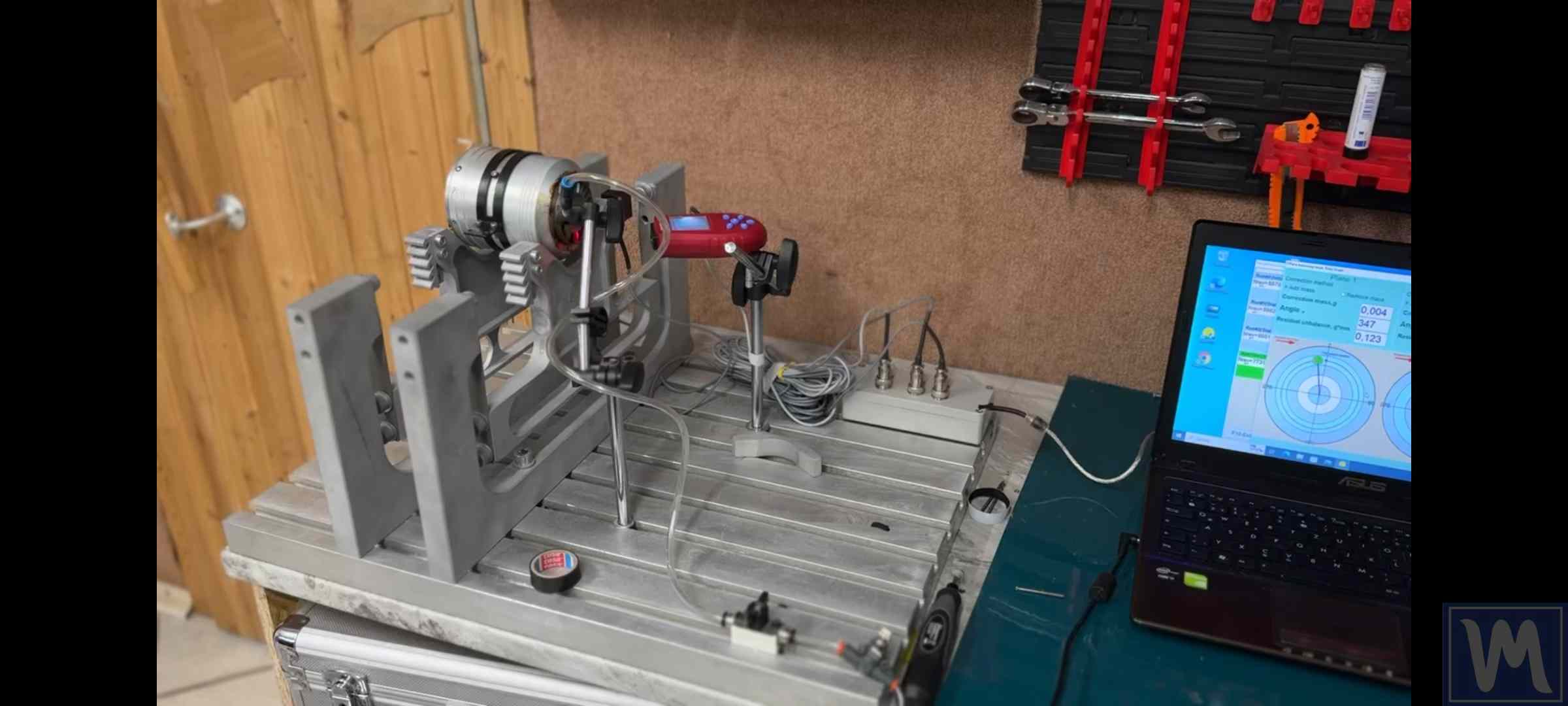

Le processus d'équilibrage du rotor de turbine

1. Démontage : arrêt de la turbine, refroidissement, ouverture du carter et retrait du rotor (cela peut prendre 3–7 jours)
2. Inspection : vérification de la géométrie, examen des aubes et des disques
3. Équilibrage : pour un rotor de centrale flexible — sur une machine spécialisée en plusieurs étapes
4. Équilibrage à basse vitesse : 500–1 000 tr/min
5. Équilibrage à grande vitesse : jusqu'à la vitesse de fonctionnement
6. Réassemblage et réinstallation

L'économie de l'équilibrage des turbines

Coût des travaux

Le coût de NE PAS équilibrer

Exemple : une centrale de cogénération avec une turbine de 200 MW

Si vous N'équilibrez PAS :

• Arrêt d'urgence dû à la vibration : 200 MW × 24 heures × 150 €/MWh = 720 000 € de pertes
• Défaillance de roulement : 230 000 € de remplacement + temps d'arrêt
• Le risque de destruction complète du rotor : dommages se chiffrant en centaines de millions

Si vous équilibrez :

• Arrêt planifié : 3–5 jours
• Équilibrage : 138 000 €
• Fonctionnement fiable pour les 3–5 prochaines années

Retour sur investissement : prévenir une seule défaillance se rentabilise 5 à 10 fois !
