Équilibrage des moissonneuses-batteuses : trois ensembles critiques

Introduction : pourquoi l'équilibrage des moissonneuses est critique

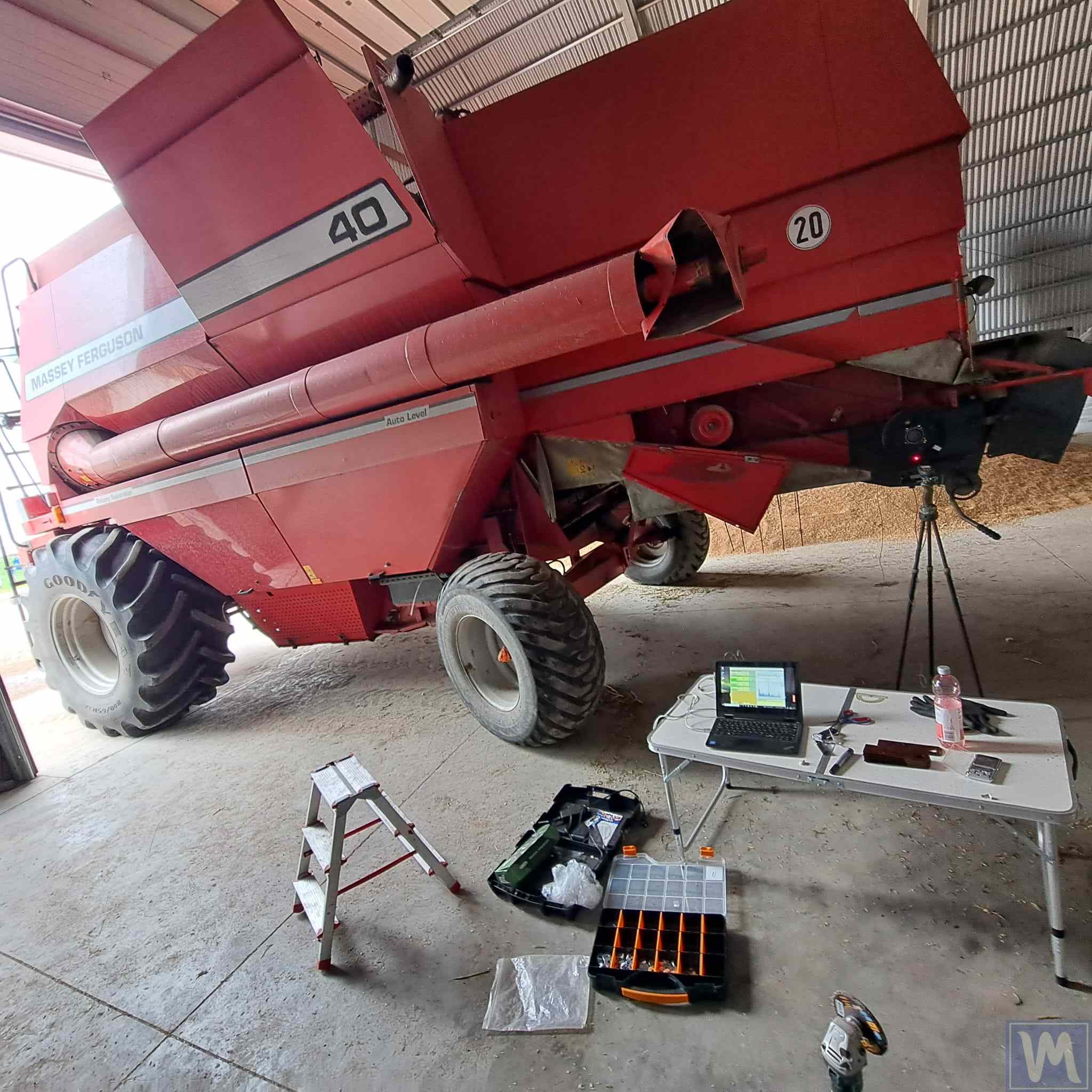

Photo. Équilibrage d'une moissonneuse Massey Ferguson : un ordinateur portable exécutant le logiciel, un tachymètre laser sur son trépied et les outils pour le diagnostic et l'équilibrage sur site

Une moissonneuse-batteuse est un ensemble complexe d'organes tournants. Trois d'entre eux sont particulièrement critiques lorsqu'il s'agit de balourd :

1. Le batteur — le cœur de la moissonneuse, qui bat le grain
2. Le hacheur de paille — tourne à des vitesses extrêmes
3. Le ventilateur de nettoyage — sépare le grain

Le balourd de l'un de ces ensembles entraîne :

• Une vibration accrue dans toute la moissonneuse
• Une usure accélérée des roulements
• Des fissures dans le châssis et les fixations
• Une qualité de battage/nettoyage réduite
• Le risque d'une panne au plus fort de la saison

1. Le batteur

Construction et régime de fonctionnement

Conception : un cylindre de 500 à 800 mm de diamètre avec des barres de battage longitudinales ou des doigts.

Vitesse : 600 à 1 200 tr/min (selon la culture)

Poids : 200 à 500 kg

Causes du balourd

• Usure inégale des barres : la section centrale s'use plus que les bords
• Barres de battage pliées ou cassées : à la suite d'un choc avec une pierre ou un morceau de métal
• Voilage du batteur : dû à une surcharge ou à un impact
• Accumulation de paille ou de débris : par temps humide

2. Le hacheur de paille

Construction

Conception : un arbre cylindrique équipé de couteaux ou de fléaux libres en rotation

Vitesse : 3 000 à 4 000 tr/min (très élevée !)

Rôle : hacher la paille en mulch pour l'épandre sur le champ

Pourquoi le hacheur est une source fréquente de vibration

C'est l'ensemble qui tourne le plus vite sur la moissonneuse. À de telles vitesses, le moindre balourd se transforme en forte vibration :

• Les couteaux s'émoussent de façon inégale — l'un pèse 450 g, un autre 380 g
• Les couteaux peuvent casser — à la suite d'un choc avec une pierre ou un morceau de métal
• Le carter mince peut fléchir, ajoutant encore de la vibration

Préparer la moissonneuse pour la saison : une checklist d'équilibrage

L'argument économique

Coût de la prévention (les trois ensembles) : 1 800 à 2 600 £

Coût d'une panne pendant la saison :

• 3 jours d'arrêt : 3 × 4 000 £ = 12 000 £
• Réparation des ensembles cassés : 3 200 à 6 000 £
• Pertes de récolte (surmaturation) : 2 000 à 8 000 £
• TOTAL : 17 200 à 26 000 £

Retour sur la prévention : 17 200 £ / 2 200 £ = 7,8×
