5 causes de vibration des ventilateurs industriels et comment les corriger

Cause 1 : Balourd de la roue (la plus fréquente)

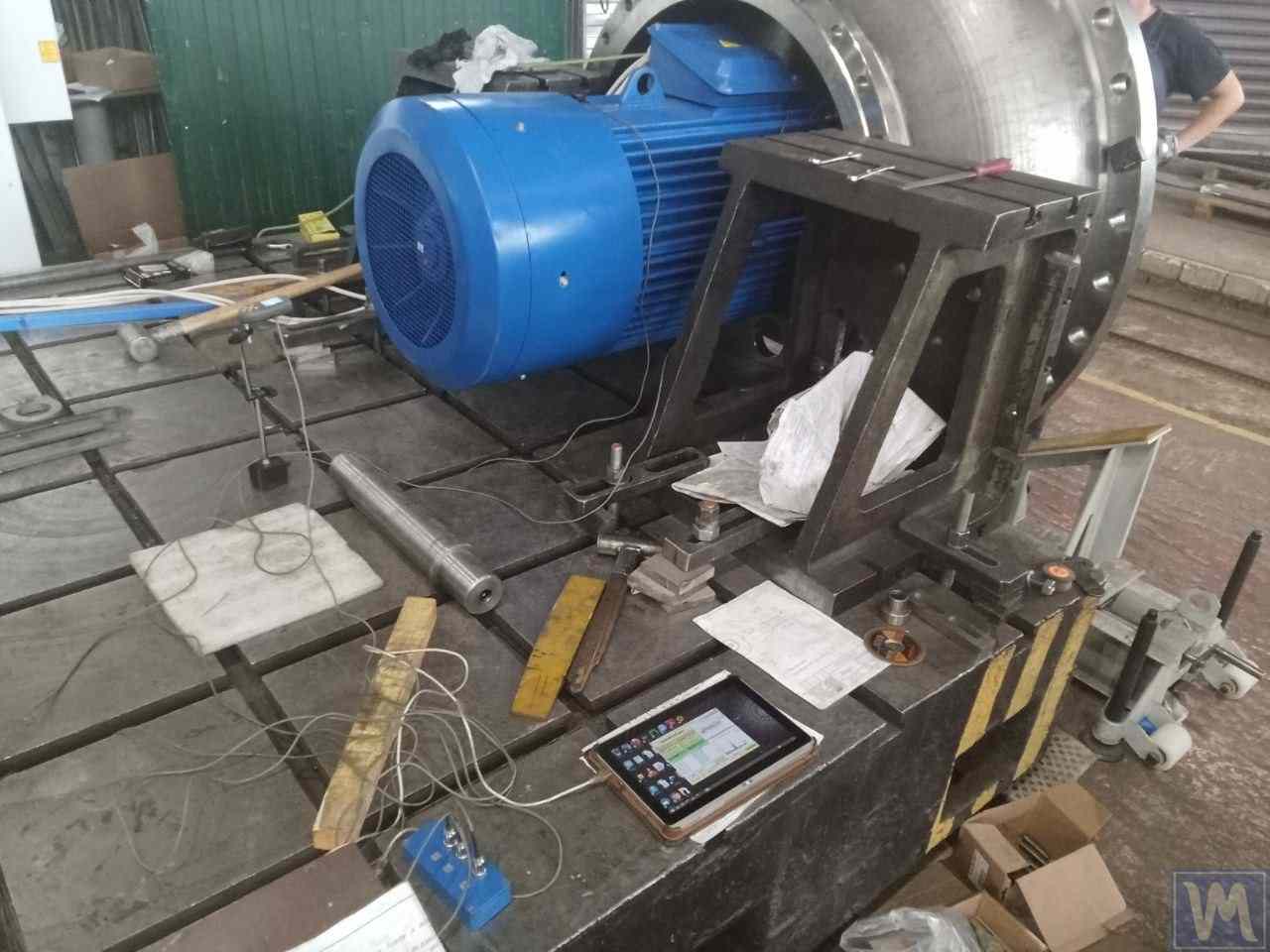

Photo 1. Équilibrage d'un ventilateur industriel en cours : capteurs de vibration installés sur les roulements, tachymètre laser pointé sur l'arbre et données de diagnostic affichées sur la tablette

Le balourd est la répartition inégale de la masse autour de la roue par rapport à son axe de rotation. Même un faible déplacement de masse entraîne un faux-rond : une partie de l'énergie du moteur ne sert pas à déplacer l'air, mais à faire vibrer le carter.

Comment le balourd apparaît :

• Accumulation de matière : en service, la poussière, la saleté et le produit de process s'accumulent sur les pales, déplaçant le centre de gravité
• Usure inégale ou corrosion : les pales s'usent à des rythmes différents, surtout en milieu abrasif
• Travaux de réparation : remplacer ou réparer par soudage des pales individuelles sans rééquilibrer ensuite détruit l'équilibrage d'usine
• Perte de masses d'équilibrage : les masses précédemment installées peuvent se détacher à cause des vibrations ou de la corrosion

Symptômes du balourd :

• Forte vibration du carter, particulièrement perceptible à grande vitesse
• Bourdonnement basse fréquence transmis aux fondations
• Surchauffe des roulements (au-dessus de 60–70°C)
• Remplacement fréquent des roulements

Fig. 1. Diagnostic du balourd : si la vibration globale (V1s) est à peu près égale à la vibration à la fréquence de rotation (V1o), la cause principale est le balourd de la roue

Solution :

Équilibrage dynamique de la roue. Les analyseurs de vibration portables modernes (tels que le Balanset-1A) permettent d'équilibrer la roue là où elle fonctionne, sans démonter le ventilateur.

Photo 2. Analyse vibratoire avec une masse d'essai installée, vitesse ~2960 tr/min

L'ingénieur installe des capteurs de vibration sur les supports de roulement et un capteur de vitesse optique sur l'arbre. Après quelques mesures, l'instrument calcule la position et la masse exactes de la masse de correction. L'ensemble du processus prend 1 à 2 heures.

Cause 2 : Roulements usés ou endommagés

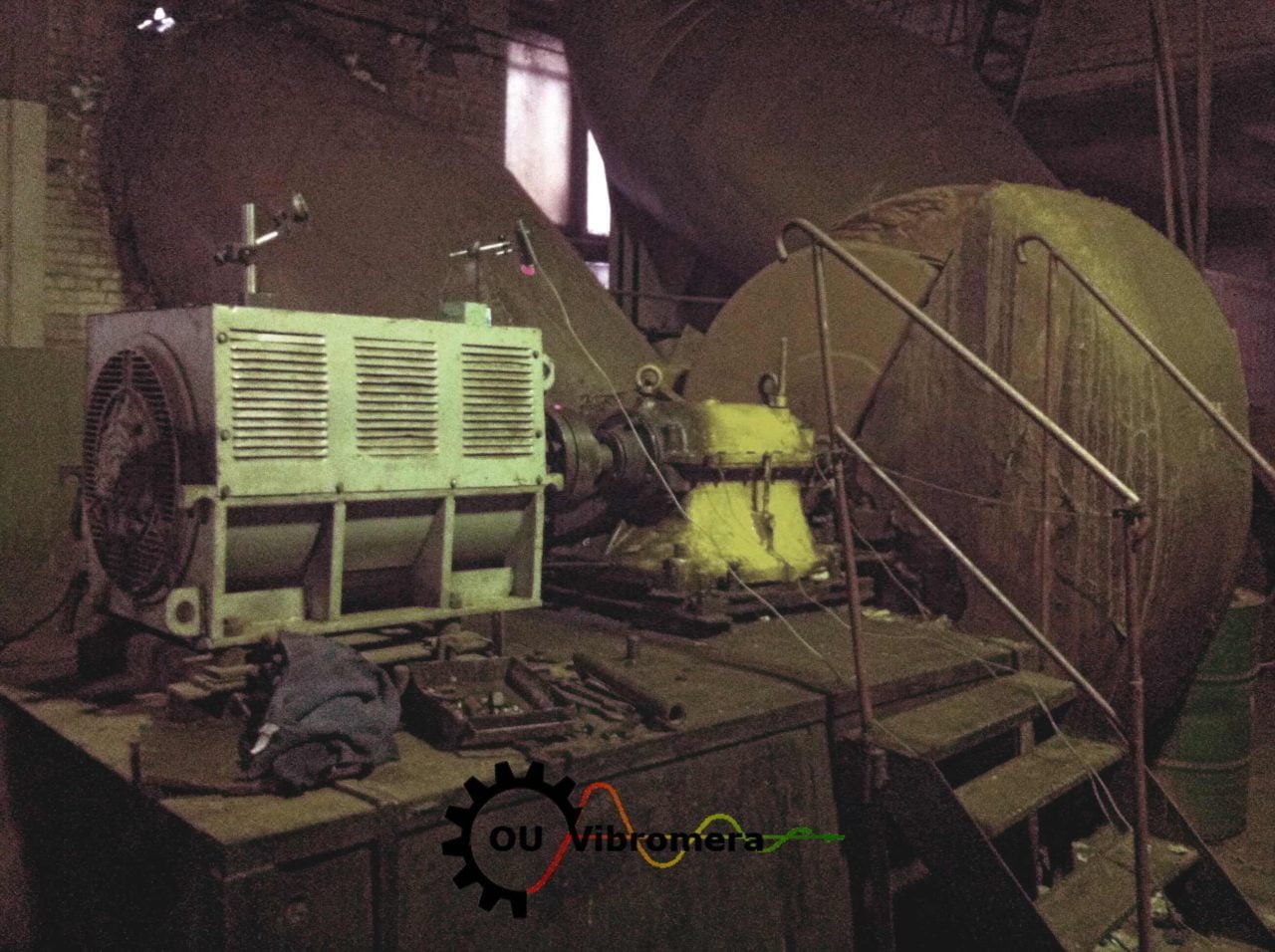

Photo 3. Équilibrage de la roue d'un ventilateur d'extraction : le travail est réalisé directement sur site sans démonter l'équipement

Les roulements sont un composant d'une importance critique de tout ventilateur. Selon les statistiques, jusqu'à 80 % des défaillances de roulements sont causées par des problèmes d'équilibrage ou d'alignement. Cela dit, des roulements usés peuvent eux-mêmes être une source de vibration.

Symptômes de roulements défectueux :

• Bruit haute fréquence (bruissement, ronflement) sans rapport avec la fréquence de rotation
• Température élevée du palier de roulement
• La vibration ne diminue pas après l'équilibrage
• Dans le spectre vibratoire, des pics apparaissent à des fréquences non synchrones (BPFO, BPFI, BSF)

Comment le distinguer du balourd :

Avec un balourd, la vibration apparaît principalement à la fréquence de rotation (1×). Avec des défauts de roulement, la vibration se produit à des fréquences « de roulement » caractéristiques qui ne sont PAS des multiples de la vitesse de l'arbre.

Solution :

Remplacer les roulements. Après le remplacement, il est conseillé de procéder à un équilibrage, car le montage de roulements neufs peut modifier l'équilibre du système.

Cause 3 : Désalignement de l'arbre

Le désalignement se produit lorsque les axes de rotation de l'arbre du ventilateur et de l'arbre du moteur ne coïncident pas. Cela impose une charge supplémentaire aux roulements et à l'accouplement et provoque des vibrations.

Types de désalignement :

• Parallèle : les axes sont parallèles mais décalés
• Angulaire : les axes se croisent selon un angle
• Combiné : un mélange des deux types (le cas le plus fréquent)

Symptômes du désalignement :

• Vibration élevée à 2× la fréquence de rotation (la deuxième harmonique)
• Vibration axiale élevée (le long de l'arbre)
• Surchauffe de l'accouplement
• Usure rapide de l'accouplement et des roulements

Solution :

Alignement laser des arbres. Les systèmes d'alignement laser modernes permettent d'aligner les arbres au centième de millimètre près. Après l'alignement, il est conseillé de réaliser une mesure vibratoire de contrôle.

En savoir plus : Alignement des arbres et pourquoi l'équilibrage ne suffit pas sans lui

Cause 4 : Jeu mécanique ou fondations endommagées

Le jeu mécanique est une perte de rigidité dans les assemblages structurels. Les causes incluent des boulons de fixation desserrés, des fissures dans les fondations et des jeux accrus dans les logements de roulement.

Symptômes du jeu :

• Multiples harmoniques dans le spectre vibratoire (1×, 2×, 3×, 4×...)
• Le spectre ressemble à une « forêt » de pics
• La vibration est instable d'un démarrage à l'autre
• Oscillation ou jeu visible

Solution :

1. Inspecter soigneusement tous les assemblages boulonnés
2. Resserrer les boulons d'ancrage des fondations
3. Rechercher et réparer les fissures dans le châssis
4. Vérifier les logements de roulement

Une fois le jeu éliminé, il s'avère souvent que c'était cela — et non le balourd — la véritable cause de la vibration.

Cause 5 : Résonance structurelle

La résonance se produit lorsque la vitesse de fonctionnement du ventilateur coïncide avec (ou est proche de) l'une des fréquences propres de la structure. Lorsque cela se produit, même un balourd minimal produit une vibration extrêmement élevée.

Symptômes de la résonance :

• La vibration augmente brusquement à une vitesse de rotation particulière
• Changer la vitesse de ±100 tr/min peut modifier la vibration d'un facteur 5 à 10
• La phase de la vibration se décale de 180° au passage par la résonance
• Les relevés sont instables même à vitesse constante

Solution :

L'équilibrage dans la zone de résonance est pratiquement impossible par les méthodes standard. Il faut :

• Modifier la vitesse de fonctionnement du ventilateur (lorsque c'est possible)
• Modifier la rigidité de la structure (renforcer le châssis, changer les supports)
• Utiliser des méthodes d'équilibrage spéciales indépendantes de la phase

Checklist pour l'auto-diagnostic

Avant de faire appel à un spécialiste, effectuez une vérification simple :

Cas concret : usine de béton préfabriqué

Cet exemple montre clairement que l'équilibrage d'un ventilateur n'est pas un coût, mais un investissement très rentable pour la fiabilité de votre équipement.
