Équilibrage des concasseurs et broyeurs : travailler en conditions extrêmes
Les spécificités : Les équipements de concassage fonctionnent dans les conditions les plus exigeantes — charges de choc, usure abrasive et accumulation de matière. L'équilibrage exige ici une approche particulière.
Introduction
Les concasseurs et broyeurs comptent parmi les équipements les plus exigeants à exploiter. Leurs rotors travaillent sous des charges de choc constantes, subissent une usure abrasive extrême et connaissent une accumulation de la matière traitée.
Le problème clé : ici, le balourd n'est pas statique — il change constamment à mesure que les éléments de travail (marteaux, batteurs, couteaux) s'usent ou cassent.
Types d'équipements de concassage

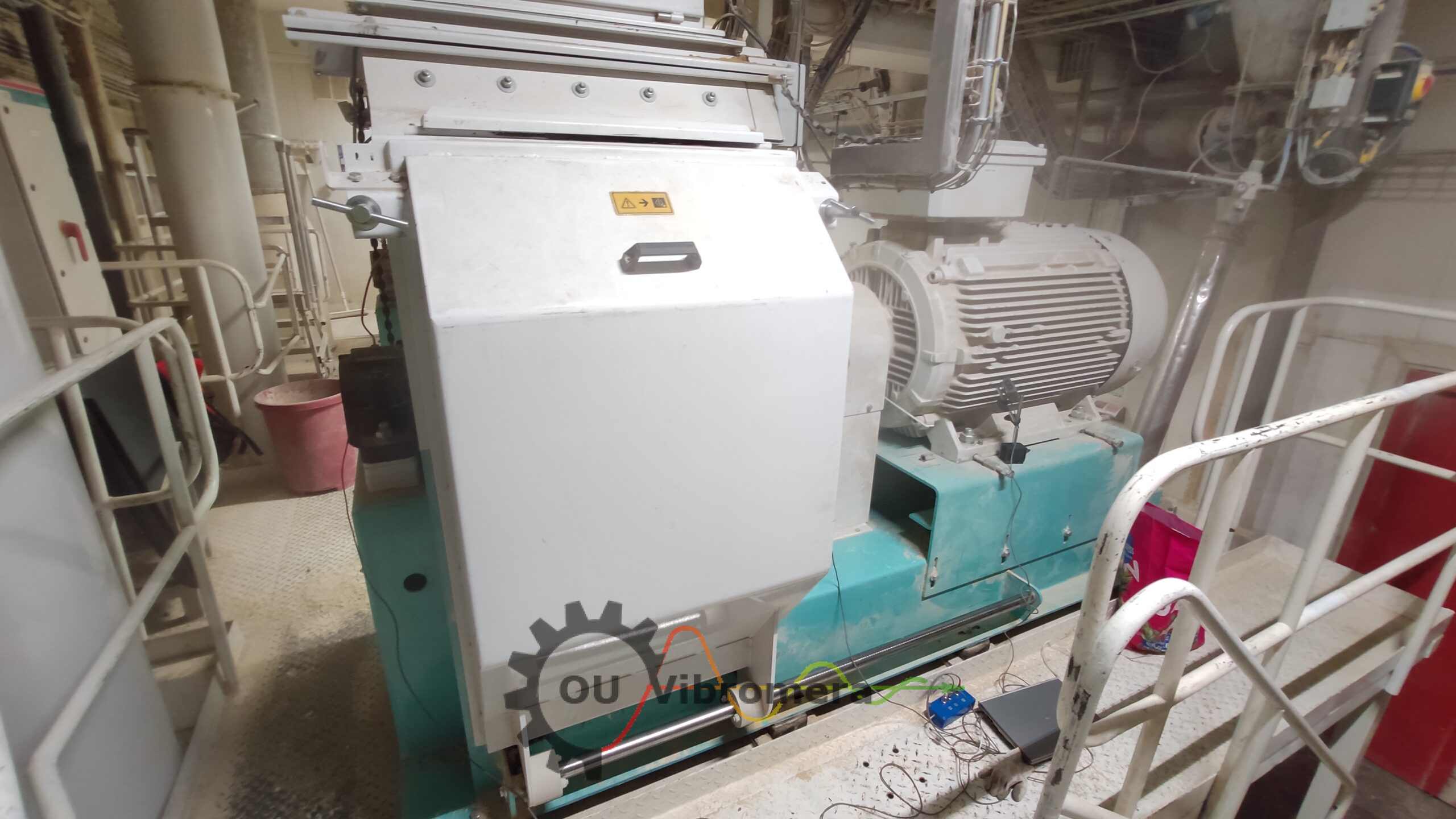

Photo 1. Équilibrage d'un concasseur dans une usine Nestlé : préparation de l'équipement pour le diagnostic vibratoire et l'équilibrage en conditions de production
1. Concasseurs à marteaux
Conception : un rotor avec des marteaux articulés qui pivotent librement sur leurs axes.
Problèmes de balourd :
- Usure inégale des marteaux — l'un peut s'user plus que les autres
- Rupture d'un marteau — une perte soudaine de masse crée un balourd sévère
- Accumulation de matière — un produit humide ou collant adhère de façon inégale
2. Concasseurs et broyeurs à percussion
Conception : un rotor avec des batteurs ou couteaux fixés rigidement.
Problèmes de balourd :
- Usure unilatérale — lors du traitement de matière abrasive
- Éclats et fissures dans les éléments de travail
- Impacts métalliques — ils peuvent plier ou casser un batteur
Problèmes spécifiques des équipements de concassage
Problème 1 : Usure extrême et inégale
Cause : la matière abrasive (minerai, gravier, charbon) use rapidement les éléments de travail. L'usure se produit de façon inégale en raison de la non-uniformité de la matière et du régime d'alimentation.
Conséquences : le balourd croît rapidement. Si un marteau pesait 5 kg et, après un mois de travail, pèse 4,5 kg, c'est déjà un balourd sérieux pour le rotor.
Les spécificités de l'équilibrage des concasseurs
Photo 2. Équilibrage d'un concasseur : capteurs de vibration fixés sur les supports de roulement pendant la prise de mesures pour déterminer le balourd
Préparation : d'une importance critique !
- Nettoyage du rotor : retirez TOUT ce qui s'est accumulé. Utilisez des grattoirs, de l'eau sous pression et de l'air comprimé
- Inspection des marteaux/batteurs : vérifiez l'intégrité de CHAQUE élément. Fissures ou éclats signifient remplacement
- Vérification des fixations : serrez tous les boulons. Les concasseurs travaillent par chocs, donc les fixations se desserrent
- Les fondations : vérifiez les boulons d'ancrage. Les charges de choc peuvent les desserrer
Recommandations pratiques
Checklist avant d'équilibrer un concasseur
- Nettoyage : rotor nettoyé de toute matière accumulée (100 %)
- Inspection : tous les marteaux/batteurs intacts, sans fissures
- Complétude : le nombre de marteaux correspond à la conception
- Symétrie : si les marteaux sont usés, remplacez tout le jeu par des neufs
- Fixations du rotor : boulons serrés, clavettes en place
- Roulements : pas de jeu, pas de surchauffe, lubrification correcte
- Fondations : boulons d'ancrage serrés, pas de fissures
Cas concret : un concasseur dans une usine de béton préfabriqué
La situation de départ
Objet : un concasseur à marteaux pour concasser du gravier
Problème : forte vibration (12 mm/s), bruit, fissures dans les fondations
Cause : 3 marteaux sur 24 cassés, les autres usés de façon inégale
Travaux réalisés
- Arrêter le concasseur, retirer les protections
- Inspecter le rotor — 3 marteaux cassés trouvés
- Remplacer TOUT le jeu de marteaux (24 pièces) par des neufs
- Équilibrer le rotor dans ses propres roulements avec le Balanset-1A
- Renforcer les fondations (consolidation au béton)
Le résultat
- Vibration réduite de 12 à 2,8 mm/s (dans les limites normalisées)
- Bruit réduit d'environ 15 dB
- Débit augmenté de 8 %
L'économie
Coûts :
- Jeu de marteaux (24 pièces) : 7 200 €
- Équilibrage : 1 400 €
- Renforcement des fondations : 1 800 €
- TOTAL : 10 400 €
Bénéfice annuel :
- Arrêt évité : 15 jours × 3 200 € = 48 000 €
- Durée de vie des roulements triplée : une économie de 4 800 €/an
- Hausse de débit de 8 % : +14 000 €/an de profit supplémentaire
- Bénéfice total : 66 800 €/an
ROI : 66 800 € / 10 400 € = 6,4× (retour sur investissement en 2 mois)
Conclusion
Équilibrer les équipements de concassage, c'est un travail en conditions extrêmes qui exige une approche particulière. Les principes clés du succès sont :
- Une préparation minutieuse : nettoyage, inspection et remplacement des éléments usés par jeu complet
- Des fixations fiables : les masses de correction doivent résister aux charges de choc
- La régularité : équilibrez selon l'usure réelle, pas seulement selon un calendrier
- Une approche globale : vibration + fondations + roulements + entraînement
Avec la bonne approche, l'équilibrage d'un concasseur se rentabilise en 2 à 3 mois en évitant les arrêts et en prolongeant la durée de vie de l'équipement.
