Qu'est-ce que la résonance et pourquoi peut-elle détruire votre équipement
La résonance est l'un des phénomènes les plus dangereux dans le fonctionnement des équipements tournants. Dans la zone de résonance, même un rotor parfaitement équilibré peut produire des vibrations extrêmement élevées susceptibles d'entraîner la destruction catastrophique de la structure.
Le danger de la résonance : à la résonance, une variation de la vitesse de rotation de seulement 50 à 100 tr/min peut multiplier la vibration par dix. Les méthodes d'équilibrage ordinaires sont inefficaces ou impossibles dans la zone de résonance.
Qu'est-ce que la résonance : une explication simple
Le danger de la résonance : si un rotor tourne à une vitesse proche de la fréquence propre du système, la vibration peut être multipliée par 10 à 20 — ce phénomène s'appelle la résonance. Même un rotor parfaitement équilibré produit une vibration énorme !
Toute structure mécanique (bâti, fondation, supports) possède ses propres fréquences de vibration. Ce sont les fréquences auxquelles la structure « aime » vibrer.
Une analogie : pensez à une balançoire. Si vous poussez la balançoire au rythme de ses oscillations naturelles, l'amplitude du balancement augmente. Poussez à contretemps, et la balançoire ne bouge presque pas.
La résonance se produit lorsque la fréquence de rotation du rotor coïncide avec (ou est très proche de) l'une des fréquences propres de vibration de la structure. Dans ce cas, même une petite force d'excitation provenant d'un balourd minimal produit une vibration énorme.
Le danger : la vibration peut être multipliée par 10 à 20. Cela entraîne :
- La destruction des fixations et des fondations
- Des fissures de fatigue dans le métal
- La destruction catastrophique de la structure
La vitesse critique
La vitesse critique est la vitesse de rotation à laquelle la fréquence de rotation du rotor coïncide avec la fréquence propre de vibration du système « rotor-supports ».
Rotors rigides et flexibles :
- Rotor rigide : la vitesse de rotation de travail est bien inférieure à la première vitesse critique (généralement d'un facteur 2 à 3). Un tel rotor ne fléchit pas sous l'effet des forces centrifuges
- Rotor flexible : il fonctionne à une vitesse proche de, ou supérieure à, la vitesse critique. Le rotor fléchit sensiblement lorsqu'il tourne
Comment détecter la résonance : méthodes de diagnostic

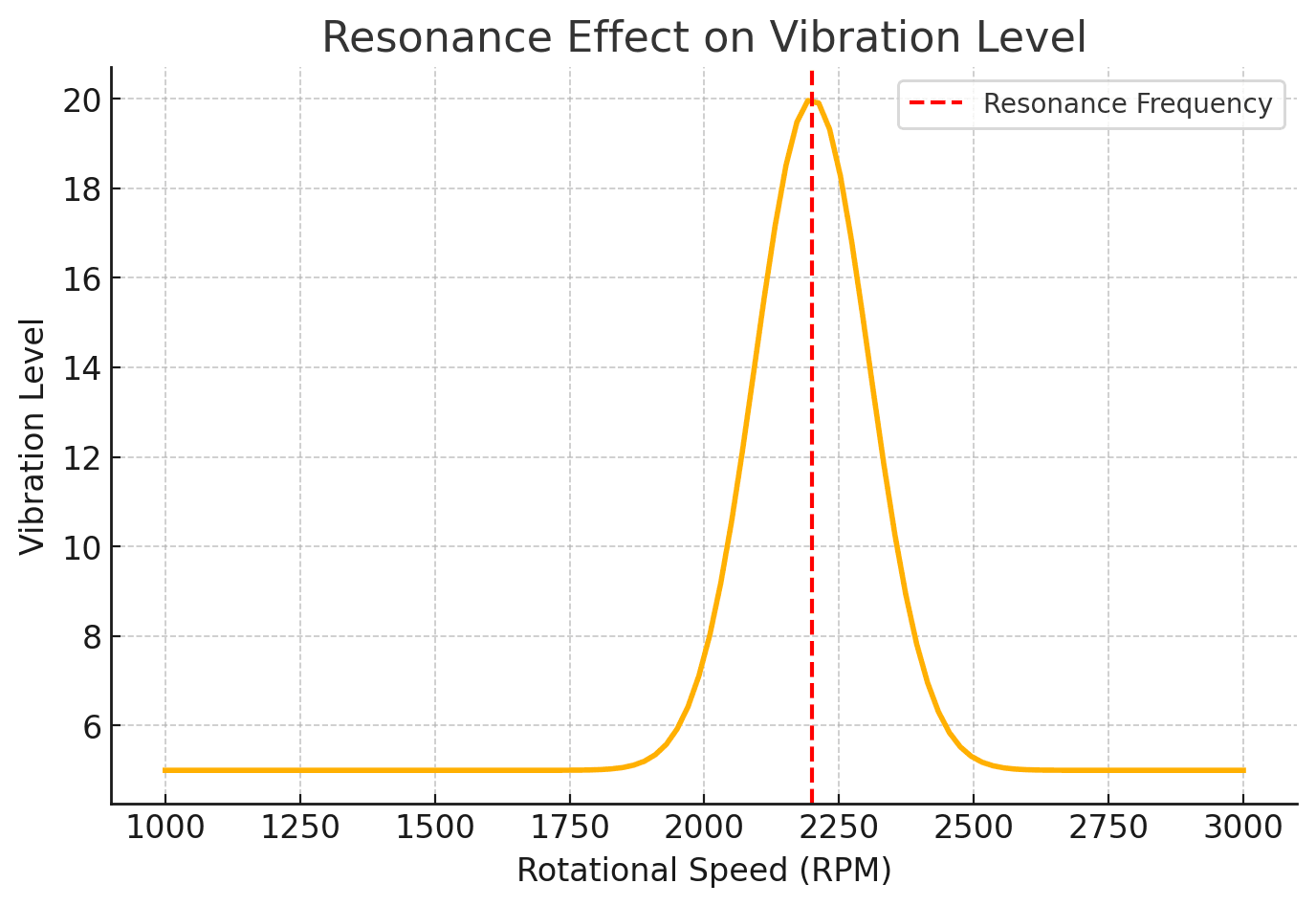

Fig. 1. Graphique de résonance : un pic de vibration marqué lorsque la vitesse critique est atteinte (dans cet exemple ~2250 tr/min).
Signes d'un fonctionnement dans la zone de résonance :
- Une forte augmentation de la vibration à une vitesse de rotation particulière
- Lorsque la vitesse varie de ±100 tr/min, la vibration change de 5 à 10 fois
- La phase de la vibration « saute » d'une mesure à l'autre
- Lors du passage par la résonance, la phase change de 180°
- Les relevés sont instables même à vitesse constante
Méthodes de détection :
1. Essai de descente en vitesse (ralentissement) :
- L'équipement est arrêté et ralentit
- La vibration est mesurée pendant que la vitesse diminue
- Les pics de vibration aux fréquences de résonance sont visibles sur le graphique
2. Essai au choc (bump test) :
- L'équipement à l'arrêt est frappé avec un marteau modal
- La réponse du système est analysée
- Les fréquences propres sont déterminées
Diagnostic des phénomènes de résonance
Nous réalisons des diagnostics vibratoires et déterminons les fréquences propres de votre équipement
Demander un diagnosticMéthodes pour faire face à la résonance
1. Modifier la vitesse de travail
Lorsque c'est possible, modifiez la vitesse de sorte que la fréquence de travail soit bien éloignée de la fréquence de résonance (généralement de ±15 à 20 %).
2. Modifier la rigidité de la structure
- Renforcer le bâti et les fondations : augmenter la rigidité élève la fréquence propre
- Ajouter de la masse : augmenter la masse abaisse la fréquence propre
- Modifier les supports : utiliser des isolateurs de vibration ou des fixations plus rigides
3. Amortissement
- Installer des amortisseurs (absorbeurs de vibration)
- Utiliser des supports anti-vibratoires
4. Méthodes d'équilibrage spéciales
Pour travailler près de la résonance, il existe des méthodes d'équilibrage spéciales qui ne tiennent pas compte de la phase (la méthode des quatre lancers). Il s'agit cependant d'une procédure complexe qui requiert de l'expérience.
Conclusion
La résonance est un phénomène sérieux qui ne peut être ignoré. Si votre équipement fonctionne près d'une fréquence de résonance, un équilibrage ordinaire ne résoudra pas le problème de vibration.
Points clés à retenir :
- La résonance se produit lorsque la fréquence de rotation coïncide avec la fréquence propre de la structure
- La vibration peut être multipliée par 10 à 20 même avec un balourd minimal
- L'équilibrage dans la zone de résonance est pratiquement impossible avec les méthodes standard
- Vous devez soit modifier la vitesse de travail, soit modifier la rigidité de la structure
Un diagnostic vibratoire professionnel permet de détecter les phénomènes de résonance et de proposer la bonne solution — non pas l'équilibrage, mais l'élimination de la résonance elle-même.
