Équilibrage des induits de moteurs électriques : pourquoi il est essentiel après rebobinage et réparation

Pourquoi l'équilibre est perdu lors de la réparation d'un moteur

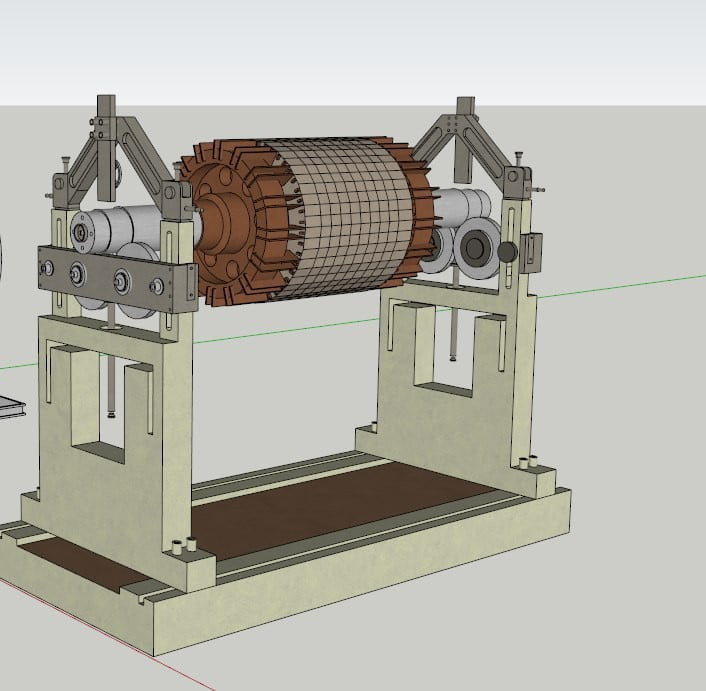

Photo. Un rotor de moteur électrique monté sur une machine d'équilibrage : roulements de support, capteurs de mesure de vibration et système d'analyse du balourd

Lors du rebobinage :

Le rebobinage est la cause la plus fréquente de perte d'équilibre :

• Placement inégal des conducteurs : l'enroulement est bobiné avec une légère asymétrie
• Densité de bobinage variable : dans certaines encoches le conducteur est plus serré, dans d'autres plus lâche
• Nombre de spires variable : une erreur lors du bobinage
• Cales et isolation : répartition inégale des matériaux isolants et des cales dans les encoches

Même une faible différence de masse d'enroulement sur les côtés opposés du rotor (5–10 grammes) à un rayon de 100–150 mm crée un balourd notable.

Lors du démontage et du remontage :

• Tolérances lors du montage du rotor sur l'arbre
• Un léger désalignement lors de l'installation
• Modifications des masses d'équilibrage (lorsqu'elles sont installées en usine)

Lors de la réparation du ventilateur de refroidissement :

De nombreux moteurs électriques disposent d'un ventilateur de refroidissement sur l'arbre. Remplacer ou réparer les pales du ventilateur perturbe l'équilibre global du système.

Les conséquences du balourd pour les moteurs électriques

• Usure accélérée des roulements : c'est la première et la plus fréquente des conséquences. Les roulements de moteur sont un composant coûteux, et les remplacer fréquemment n'est pas économique
• Vibration transmise à la machine entraînée : si le moteur est accouplé à une pompe ou à un ventilateur, la vibration se propage dans tout l'ensemble
• Surchauffe de l'enroulement : la vibration peut provoquer des micro-mouvements de l'enroulement dans les encoches, entraînant l'abrasion de l'isolation
• Bruit : un moteur déséquilibré fonctionne plus bruyamment
• Rendement réduit : une partie de l'énergie part en vibration plutôt qu'en travail utile

Les spécificités de l'équilibrage des induits de moteurs électriques

Balourd mécanique et magnétique

Les moteurs électriques peuvent souffrir de deux types de balourd :

Balourd mécanique :

• Répartition inégale de la masse du rotor
• Éliminé par un équilibrage ordinaire (ajout/retrait de masses)

Balourd magnétique :

• Asymétrie du champ magnétique due à des enroulements inégaux
• Crée une vibration qui ne peut pas être éliminée par un équilibrage mécanique
• Nécessite de refaire l'enroulement

Équilibrage en tant qu'ensemble

L'induit est souvent équilibré en tant qu'ensemble :

• Induit + collecteur (pour les moteurs à courant continu)
• Rotor + ventilateur de refroidissement + poulie
• L'ensemble du système tournant

Degré de qualité d'équilibrage requis

Selon l'application :

• G6.3 — moteurs électriques à usage général (la norme)
• G2.5 — moteurs électriques à usage spécial, entraînements de machines-outils
• G1.0 — moteurs à grande vitesse, entraînements de précision

Méthodes d'équilibrage des moteurs électriques

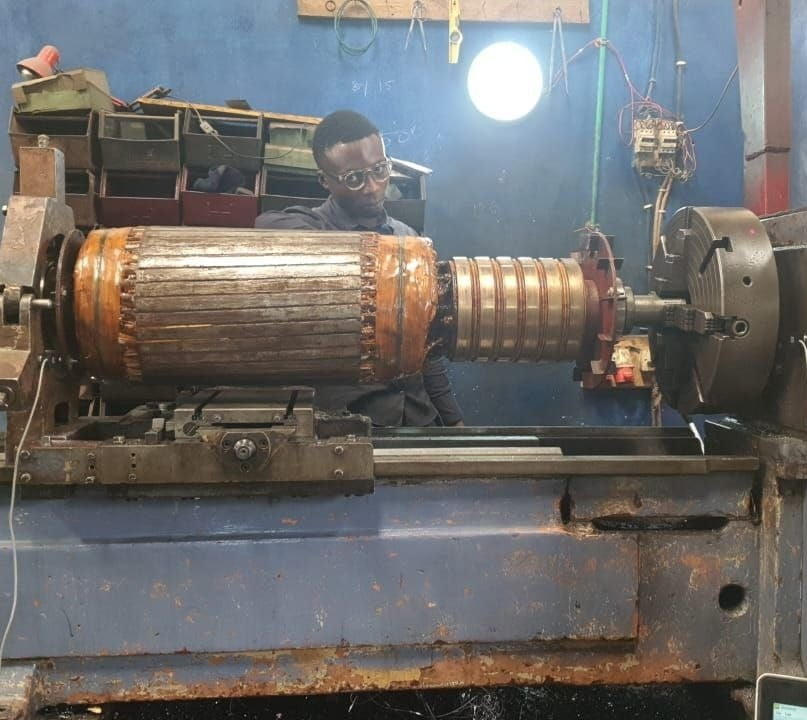

Photo 2. Équilibrage du rotor d'un grand moteur électrique sur une machine d'équilibrage spécialisée en atelier

Équilibrage de l'induit sur machine

La méthode la plus répandue pour les ateliers de réparation :

1. L'induit est retiré du moteur
2. Il est monté sur une machine d'équilibrage
3. L'équilibrage est réalisé dans 2 plans (dynamique)
4. Les masses de correction sont généralement fixées aux faces d'extrémité ou dans des rainures spéciales

Avantages :

• Grande précision
• Commodité (l'induit est déjà déposé pour la réparation)
• Possibilité d'atteindre le degré G2.5 et mieux

Équilibrage du moteur à l'état assemblé

Pour les grands moteurs installés sur site :

• L'équilibrage est réalisé sans démontage
• On utilise un équipement portable
• Il tient compte de l'influence de l'accouplement et de l'alignement avec la machine entraînée

Le piège : lors de l'équilibrage d'un moteur assemblé, il doit être désaccouplé de la machine entraînée (pompe, ventilateur) pour exclure leur influence.

Recommandations pratiques

Quand l'équilibrage est obligatoire :

• Après rebobinage : toujours, sans exception
• Après remplacement des roulements : recommandé (les tolérances peuvent s'accumuler lors du montage)
• Après réparation du ventilateur de refroidissement : si les pales ont été changées
• Lorsque des vibrations apparaissent : si le moteur s'est mis à vibrer

Comment distinguer le balourd mécanique du balourd magnétique :

Balourd mécanique :

• Vibration à la fréquence de rotation (1× = 50 Hz pour 3000 tr/min sur une alimentation 50 Hz)
• Éliminé par l'équilibrage

Balourd magnétique :

• Vibration au double de la fréquence du secteur (2× = 100 Hz pour une alimentation 50 Hz)
• Non éliminé par l'équilibrage mécanique
• Nécessite une inspection des enroulements (barre rotorique cassée, asymétrie de l'enroulement)

Pose des masses d'équilibrage :

Emplacements de pose typiques :

• Les faces d'extrémité du rotor (des plaques sont soudées ou boulonnées)
• Les rainures d'équilibrage sur les faces d'extrémité (lorsqu'elles existent)
• Les pales du ventilateur de refroidissement (si monté sur l'arbre)

Contrôle de qualité :

Après l'équilibrage, vérifiez que :

• La vibration est tombée dans la zone A ou B (généralement en dessous de 2,8 mm/s pour les moteurs de puissance moyenne)
• Le balourd résiduel est dans les limites du degré G6.3 ou G2.5
• Les roulements ne surchauffent pas en service
• Il n'y a pas de bruits inhabituels
