Dernière révision 30 mai 2026
Équilibrage des rotors de broyeurs forestiers : un guide pour la foresterie et l'agriculture
Un broyeur forestier est une machine de broyage de la végétation : des branches et broussailles jusqu'aux arbres entiers. Un rotor massif équipé de couteaux ou de marteaux tourne à grande vitesse (1000–3000 tr/min), générant des forces centrifuges colossales. Ici, le balourd est critique !
Types de broyeurs forestiers et leurs ensembles rotor
1. Broyeurs forestiers
Usage : débroussaillage de terrains forestiers, broyage de souches, préparation de pare-feux.
Conception du rotor :
- Un tambour massif de 400–700 mm de diamètre
- 1000–2500 mm de longueur
- Outils/marteaux au carbure (30–100 pièces)
- Vitesse de rotation 1000–2000 tr/min
- Masse du rotor 300–1500 kg

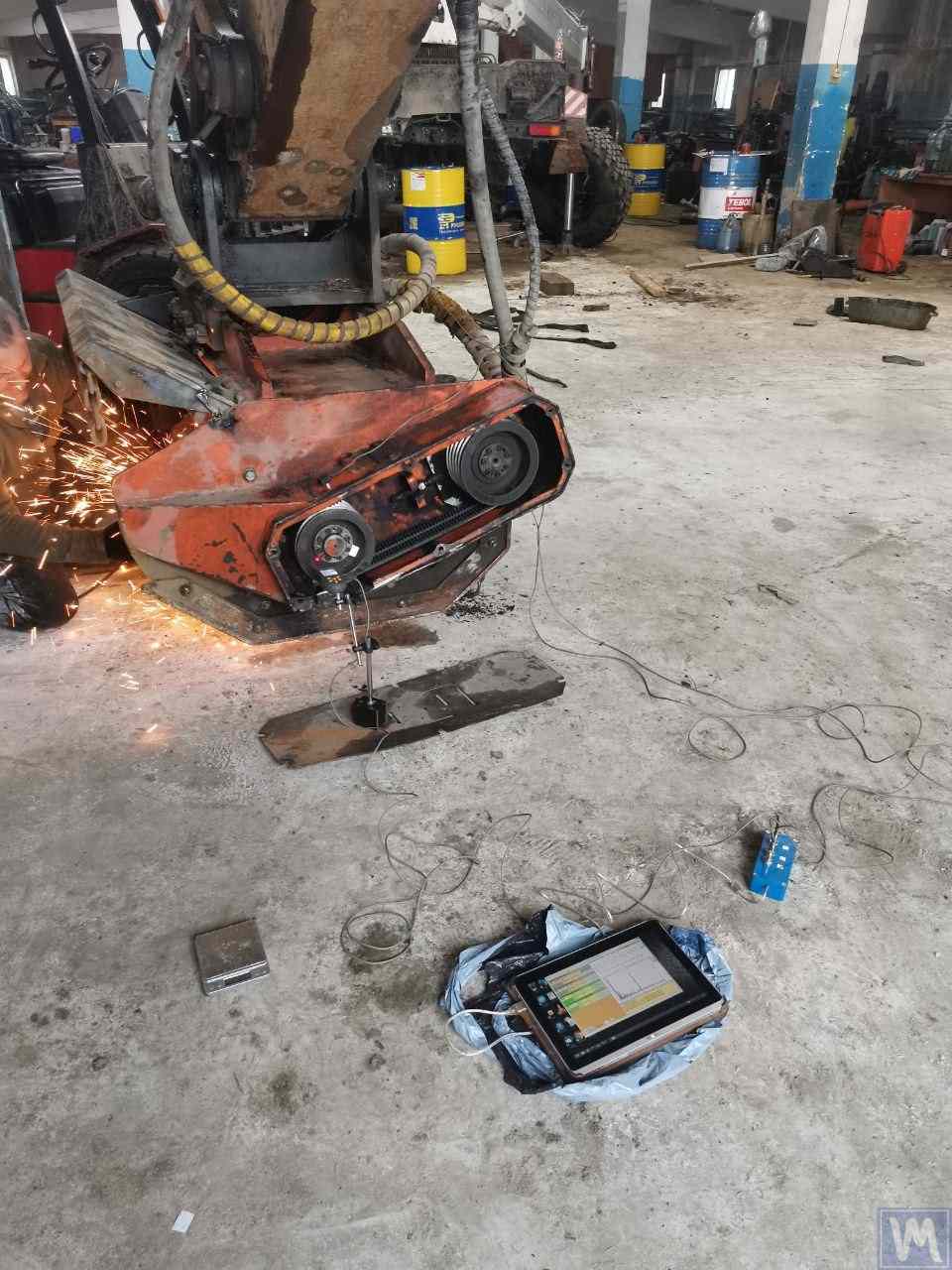

Photo. Un rotor de broyeur forestier sur un banc d'équilibrage. Les outils au carbure sont visibles, avec des capteurs de vibration connectés à l'équipement de mesure
2. Broyeurs forestiers agricoles
Usage : broyage des résidus de culture, mulching du sol, désherbage.
Conception : plus légers, vitesses jusqu'à 3000 tr/min, marteaux articulés ou couteaux en Y.
3. Broyeurs à fléaux et déchiqueteuses de branches
Usage : jardinage, aménagement paysager municipal.
Les spécificités : compacts mais à grande vitesse (jusqu'à 4000 tr/min) — même un faible balourd crée une forte vibration.
Pourquoi le balourd apparaît dans les broyeurs forestiers

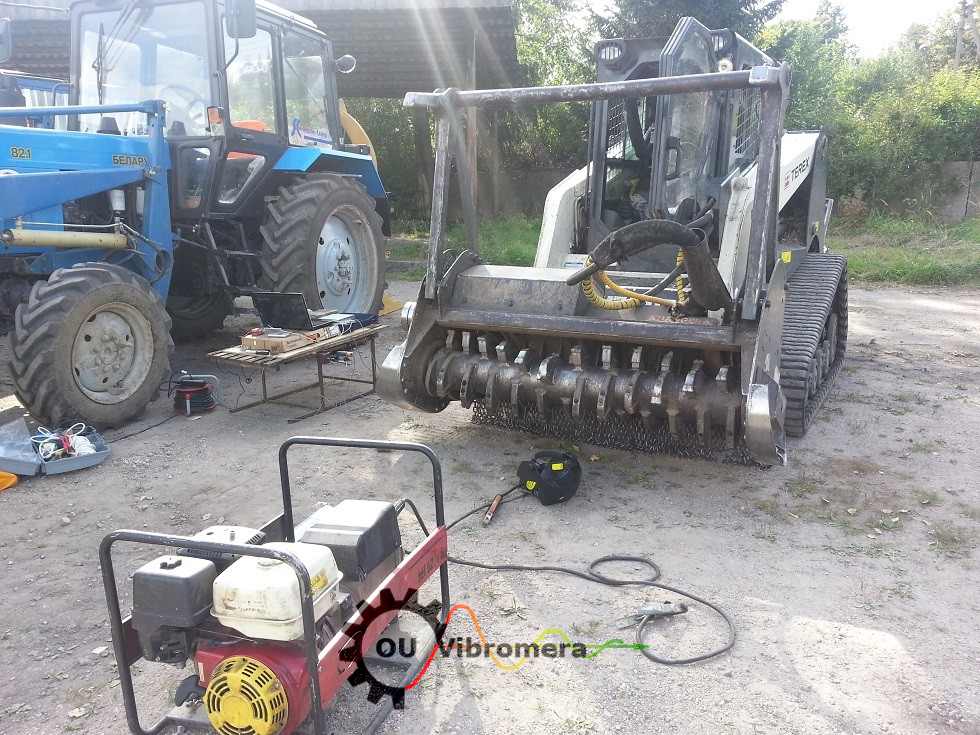

Photo 2. Équilibrage d'un rotor de broyeur forestier : le Balanset connecté aux capteurs, avec un diagnostic de balourd réalisé avant la correction
Cause 1 : Usure inégale des outils/couteaux
Le mécanisme : en travaillant sur le sol ou des pierres, les outils s'usent de façon inégale. L'un peut perdre 50 grammes de carbure, un autre 20 grammes.
Le résultat : sur un rotor de 500 kg, une différence de 30 grammes à un rayon de 300 mm = un balourd sérieux.
Cause 2 : Outils cassés
La situation : en heurtant une pierre, du métal ou une souche, un outil se détache ou casse.
Les conséquences : une perte de masse instantanée (un outil pèse 200–500 grammes). La vibration augmente brusquement.
Symptômes indiquant qu'un équilibrage est nécessaire
| Symptôme | Ce que cela signifie | Urgence |
|---|---|---|
| Vibration du bâti d'attelage | Balourd du rotor transmis au tracteur | Moyenne |
| Bruit et cognements pendant le travail | Un outil cassé ou une forte usure | Élevée |
| Surchauffe des roulements | Charge accrue due aux vibrations | Élevée |
| Usure rapide des roulements | Balourd chronique | Moyenne |
| Fissures dans les cordons de soudure | Rupture par fatigue due aux vibrations | Critique |
Le processus d'équilibrage des rotors de broyeurs forestiers
Méthode 1 : Équilibrage sur machine (recommandée)
Quand : révision, remplacement de tous les outils, déformation du rotor.
Le processus :
- Déposer le rotor du broyeur forestier
- L'amener dans un atelier équipé d'une machine d'équilibrage
- Nettoyer le rotor jusqu'au métal
- Vérifier la géométrie (faux-rond radial et axial)
- Équilibrer dans deux plans
- Poser les masses de correction (soudage ou perçage)
Avantages : grande précision (degré G6.3–G16), contrôle total, possibilité d'inspection des défauts.
Méthode 2 : Équilibrage dans ses propres roulements
Quand : entretien courant, faible balourd, impossibilité de démonter.
Le processus (avec le Balanset-1A) :
- Nettoyer le rotor (sans démontage)
- Installer des capteurs de vibration sur les paliers
- Installer un tachymètre laser et un repère de référence sur le rotor
- Prendre les mesures (Lancer 0, 1, 2)
- Calculer et poser les masses de correction
Avantages : pas de démontage, rapide (2–3 heures), moins cher.
Recommandations pratiques
Calendrier d'entretien
| Type de broyeur forestier | Régime de fonctionnement | Équilibrage |
|---|---|---|
| Forestier (souches, arbres) | Extrême | Toutes les 200 heures moteur ou au remplacement des outils |
| Agricole (herbe, fanes) | Moyen | Une fois par saison (printemps) |
| Broyeur à fléaux (branches) | Intensif | Toutes les 100–150 heures moteur |
Cas concret : un broyeur forestier en exploitation forestière
L'objet
Équipement : un broyeur forestier porté FAE UML/SSL
Rotor : 700 mm de diamètre, 1800 mm de longueur, 65 outils au carbure
Porteur : une pelle équipée d'un broyeur forestier
Le problème
- Forte vibration pendant le travail (14 mm/s)
- Surchauffe des roulements du rotor (90°C)
- Fissures dans les cordons de soudure du carter
- Usure accélérée des outils (inégale)
La solution
- Remplacer TOUS les 65 outils par un jeu neuf
- Nettoyer le rotor
- Vérifier la géométrie du rotor (faux-rond dans les limites)
- Équilibrer sur machine en atelier (rotor déposé)
- Réparer les fissures du carter (re-soudage)
- Remplacer les roulements
Le résultat
- Vibration : de 14 à 3,2 mm/s
- Température des roulements : de 90° à 55°C
- Débit : +12 % (moins d'arrêts)
- Durée de vie des outils : augmentée de 30 %
L'économie
Coûts :
- Jeu d'outils FAE (65 pièces) : 20 800 €
- Roulements (2 pièces) : 3 400 €
- Équilibrage + réparation : 3 800 €
- TOTAL : 28 000 €
Bénéfice (une saison de 6 mois) :
- Arrêt évité : 10 jours × 6 000 € = 60 000 €
- Durée de vie des outils accrue : 30 % = 6 200 €
- Hausse de débit de 12 % : +19 200 €
- Bénéfice total : 85 400 €
ROI : 85 400 € / 28 000 € = 3,05×
Retour sur investissement : en 2 mois de travail !
Conclusion
Les broyeurs forestiers sont des machines lourdes travaillant en conditions extrêmes. Équilibrer leurs rotors n'est pas seulement une « amélioration » ici — c'est un facteur critique de fiabilité et de sécurité.
Principes clés :
- Prévention : équilibrage selon le calendrier + après chaque changement d'outils
- Complétude : ne changez jamais les outils autrement que par jeu complet
- Propreté : n'équilibrez qu'un rotor propre
- Fiabilité : les fixations des masses doivent résister aux charges de choc
Suivez ces principes et l'équilibrage se rentabilise en 2 à 3 mois, assurant un fonctionnement sans panne du broyeur forestier pour toute la saison.
