Équilibrage de turbines : critique pour la production d'énergie

Introduction : l'ampleur du problème

Les rotors de turbines (à vapeur, à gaz et hydrauliques), de turbocompresseurs et de turbodiesels — ainsi que les rotors de générateurs des centrales — fonctionnent dans des conditions extrêmes :

• Vitesses très élevées : 3 000–30 000 tr/min
• Masse énorme : un rotor de turbine de cogénération pèse 20–100 tonnes
• Températures extrêmes : jusqu'à 500–600°C
• Haute pression : jusqu'à 300 atmosphères

Les conséquences du balourd :

• Vibration transmise aux fondations du bâtiment de la centrale
• Usure accélérée des roulements (un seul roulement de turbine peut coûter 60 000–150 000 £)
• Le risque d'une défaillance catastrophique du rotor
• Perte de production d'électricité (pertes se chiffrant en centaines de milliers de livres par heure)

Types de turbines

1. Turbines à vapeur

Application : centrales de cogénération, centrales nucléaires, grands sites industriels

Puissance : de 5 MW à 1 200 MW

Vitesse : 3 000 tr/min (synchrone avec le réseau 50 Hz)

Masse du rotor : 20–100 tonnes

2. Turbines à gaz

Application : unités à turbine à gaz, stations de compression de gazoducs

Vitesse : 10 000–15 000 tr/min

Température : jusqu'à 1 200°C dans la zone de combustion

3. Turbines hydrauliques

Application : centrales hydroélectriques

Vitesse : 75–1 000 tr/min (selon la hauteur de chute)

Masse : jusqu'à 200 tonnes pour les grandes centrales hydroélectriques

4. Turbocompresseurs

Application : métallurgie, chimie, raffineries de pétrole

Vitesse : 15 000–30 000 tr/min

Degré d'équilibrage : G2.5 (très serré)

Équilibrage de turbines : le processus

Quand l'équilibrage est nécessaire

• Après une révision majeure de la turbine
• Après le remplacement ou la réparation des aubes
• Lorsqu'une vibration élevée apparaît (au-dessus de 4,5 mm/s)
• De manière planifiée — tous les 2–4 ans (selon les heures de fonctionnement)

Le processus d'équilibrage du rotor de turbine

1. Démontage : arrêt de la turbine, refroidissement, ouverture du carter et retrait du rotor (cela peut prendre 3–7 jours)
2. Inspection : vérification de la géométrie, examen des aubes et des disques

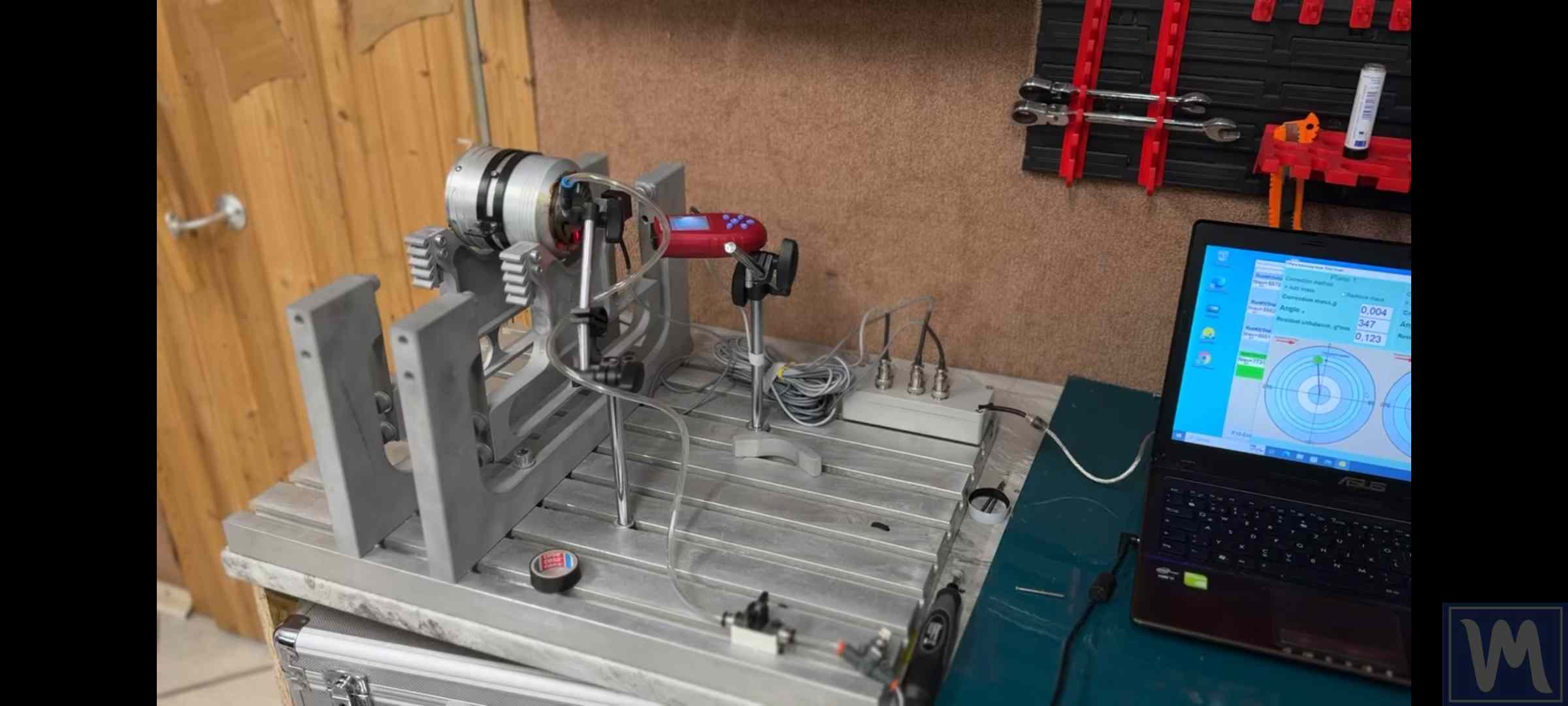

3. Équilibrage : sur une machine spécialisée en plusieurs étapes
4. Équilibrage à basse vitesse : 500–1 000 tr/min
5. Équilibrage à grande vitesse : jusqu'à la vitesse de fonctionnement
6. Réassemblage et réinstallation

L'économie de l'équilibrage des turbines

Coût des travaux

Le coût de NE PAS équilibrer

Exemple : une centrale de cogénération avec une turbine de 200 MW

Si vous N'équilibrez PAS :

• Arrêt d'urgence dû à la vibration : 200 MW × 24 heures × 140 £/MWh = 672 000 £ de pertes
• Défaillance de roulement : 200 000 £ de remplacement + temps d'arrêt
• Le risque de destruction complète du rotor : dommages se chiffrant en centaines de millions

Si vous équilibrez :

• Arrêt planifié : 3–5 jours
• Équilibrage : 120 000 £
• Fonctionnement fiable pour les 3–5 prochaines années

Retour sur investissement : prévenir une seule défaillance se rentabilise 5 à 10 fois !
